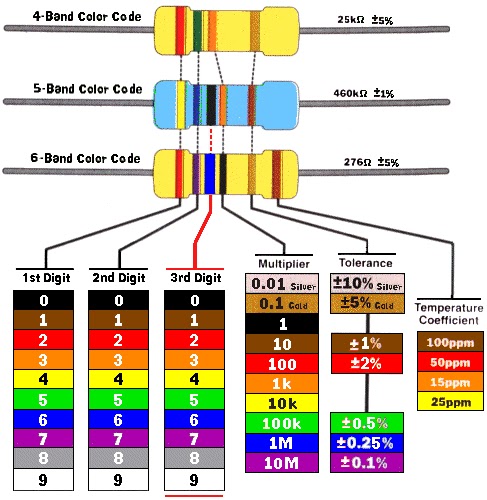

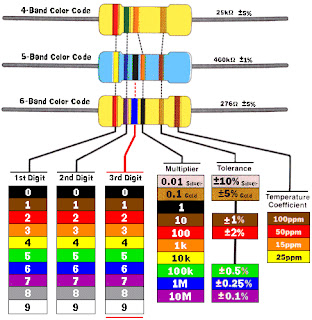

Lazimnya gelang resistor terdapat 4 gelang kode yang umumnya digunakan untuk presisi rendah dengan toleransi 5%, 10% dan 20%. Gelang pertama dan kedua mewakili angka resistor. Gelang ketiga mengindikasi perkalian (multiplier) berapa ‘nol’ yang ditambahkan. Jika multiplier band adalah emas (gold) atau perak (silver) kemudian desimal digeser ke kiri satu atau dua (dibagi dengan 10 or 100). Gelang toleransi (tolerance band) deviasi dari nilai spesifik, biasanya terdapat jarak dari gelang lain.
Sebagai contoh, untuk resistor dengan nilai 560 ohm, 5% maka gelang warnanya adalah hijau, biru, coklat dan emas. Penjelasan: Hijau dan biru mewakili angka (56); sedangkan coklat adalah pengali (multiplier) (10) dan emas adalah toleransi (5%). Sedemikian sehingga nilainya 56*10 = 560.
Resitor dengan 5 gelang: Resistor dengan gelang seperti ini digunakan untuk rangkaian elektronika dengan presisi tinggi, resistor dengan presisi 2%, 1% atau bertoleransi lebih rendah. Cara membaca gelang mirip dengan sistem sebelumnya (4 gelang); hanya saja ada perbedaan nomor dari angka. Gelang pertama, kedua dan ketiga mewakili nilai angka, gelang ke empat adalah pengali (multiplier) dan gelang ke lima adalah toleransi.
Jika gelang ke tiga diubah ke warna merah, maka pengali (multiplier) akan menjadi 100, sehingga nilainya 56×100 = 5600 ohms = 5.6 k ohms. Jika gelang pengali (multiplier band) adalah emas atau perak, kemudian desimal poin akan digeser ke kiri satu atau dua tempat (dibagi dengan 10 atau 100). Sebagai contoh, sebuah resistor dengan gelang hijau, biru, perak dan emas mempunyai nilai 56*0.01 = 0.56.
Catatan: 20% resistors hanya mempunyai 3 gelang – artinya, gelang toleransi (gelang ke empat tanpa warna).
